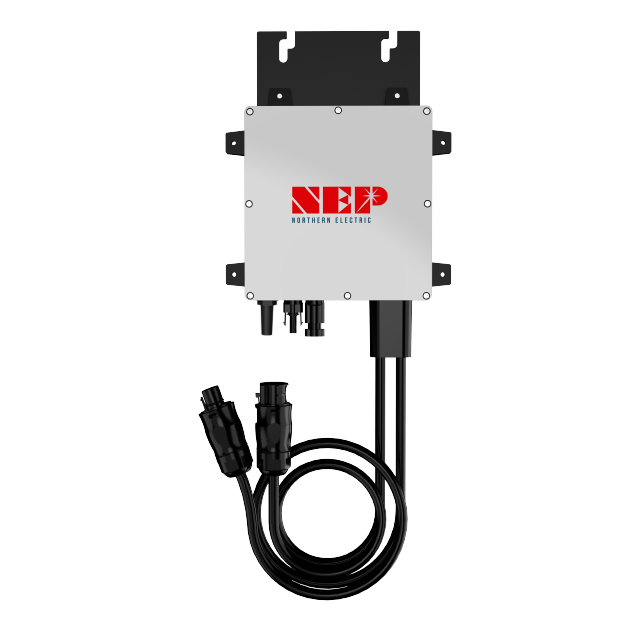

型号 |
BDM-300 | BDM-350 | BDM-400 |
|
直流输入 |
|
|
|
|
推荐光伏组件功率范围 /W |
450 |
520 |
600 |
|
MPPT电压范围 /V |
22-55 |
||
|
启动电压 /V |
24 |
||
|
最大输入电压 /V |
60 |
||
|
最大输入电流 /A |
14 | 16 | 18 |
|
过电压保护类别 |
II |
||
|
交流输出 |
|
|
|
|
峰值输出功率 /VA |
300 | 350 | 400 |
|
最大连续输出功率 /VA |
300 | 350 |
400 |
|
额定输出电压 /V |
230 | ||
|
额定输出电压范围 /V |
可配置 | ||
|
最大连续输出电流 /A |
1.4 |
1.53 |
1.74 |
|
额定频率/范围 /Hz |
50/可配置 |
||
|
功率因数（标称/可调范围） |
>0.99 (满载) |
||
|
3周期交流短路故障电流 /Arms |
2.2 | 2.4 |
2.4 |
|
THDi@额定功率 |
<5% |
||
|
每个20A分支的最大台数 |
12 | 11 | 10 |
|
过电压保护类别 |
III |
||
|
系统效率 |
|
|
|
|
最大效率 |
97.3% | 97.3% | 97.3% |
|
MPPT效率 |
>99.5% |
||
|
夜间功耗/mW |
80 | ||
|
通用数据 |
|
|
|
|
工作环境温度范围 /℃ |
-40~65 |
||
|
相对湿度范围 |
0-100% |
||
|
尺寸（宽x高x深）/mm |
180 x 186 x 25 |
||
|
重量 /kg |
2.1 |
||
|
直流连接器类型 |
QC4 |
||
|
交流连接类型（逆变器间） |
Plugin AC Connector or Daisy Chain AC Bus |
||
|
通信方法 |
PLC 或 WiFi(2.4G) |
||
|
保护等级 |
IP66/IP67 |
||
*输出电压 / 频率范围可根据当地电力部门的要求通过BDG-256或BDG-256P3网关进行配置
|
