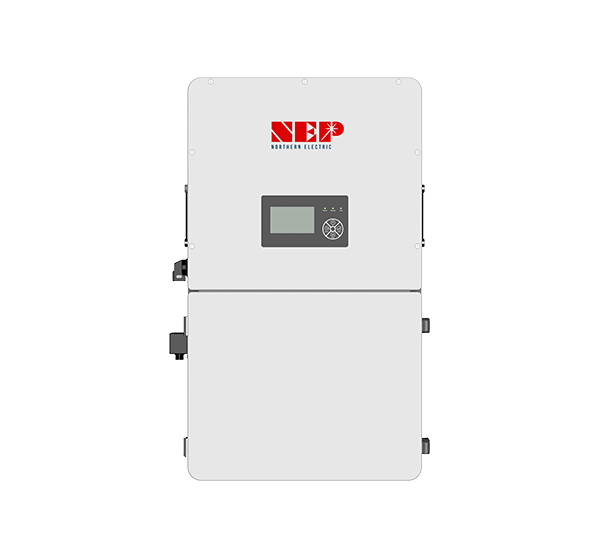

BDH-8KSP-LB/BDH-10KSP-LB/BDH-12KSP-LB

光伏输入

最大输入功率

12000W

15000W

18000W

额定光伏输入电压

360V

光伏输入电压范围

100V-600V

MPPT工作电压范围

120V-500V

启动电压

140V

MPPT追踪路数

2

2

3

每路MPPT输入路数

1/1

1/1

2/1/1

每路MPPT最大输入电流

25A/25A

25A/25A

25A/15A/15A

每路MPPT最大短路电流

31A/31A

31A/31A

31A/19A/19A

电池

电池类型

锂离子/铅酸

额定电池电压

48V

电池电压范围

40~60V

最大充电/放电电流

167A

210A

250A

最大充电/放电功率

8000W

10000W

12000W

电池强制唤醒功能

是

电网

额定交流电压

120V/240V;120V/208V

额定交流频率

50Hz/60Hz

额定交流输出电流

33.3A@240V/38.5A@208V

41.6A@240V/48A@208V

50A

额定交流输出功率

8000W

10000W

12kW@240V/10.4kW@208V

最大交流输入电流

200A

最大交流输入功率

48000W

功率因数

0.99（可从0.9超前调节到0.9滞后）

总谐波失真[THDi]

<3%

交流旁路电流（电网）

200A

EPS

额定输出电压

120V/240V;120V/208V;240V

额定输出频率

50Hz/60Hz

额定输出电流

额定输出功率

8000W

10000W

12kW@240v/10.4kW@208V

峰值功率

With PV:8.8kW(2h),9.6kW(15 min),10.4kW(7.5 min),13.2kW(750ms)

With PV:11kW(2h),12kW(15 min),13kW(7.5 min),16.6kW(750ms)

With PV:13.2kW(2h),14.4kW(15 min),15.6kW(7.5 min),20kW(750ms) Without PV:13.2kW(10 min)

切换时间

15ms

总谐波失真[THDv]

<3%

交流旁路电流(发电机)

90A

效率

最大MPPT效率

99.9%

最大效率

97.5%

最大电池充电/放电功率

94.5%

CEC效率

96.5%

保护

光伏反极性保护

是

过电流/电压保护

是

防孤岛效应保护

是

交流短路保护

是

接地故障监测

是

漏电流保护

是

AC/DC浪涌保护 Type II

是

防拉弧检测

是

快速关断

是

直流开关

是

负载开关(电流)

200A

电池开关(电流/电压)

2*200A/80VDC

常规参数

外形尺寸(宽*高*深)

580mm*860mm*290mm/19.68*33.86*11.42inch

净重

52kg/121.2lbs

防护等级

NAME 4X

相对湿度

0%~100%

工作温度范围

-25~60℃, >45℃降额

存储温度范围

-25~60℃

通信接口

RS485/CAN/Wi-Fi

显示

彩色触摸液晶屏

散热方式

智能冷却

拓扑结构

无变压器

海拔范围

<2000米

质保

10年

标准与认证

UL STD.1741,1741SA,1741SB

IEEE STD.1547,1547.1,1547a

HECO SRD-IEEE-1547.1:2020 Ed.2.0

CSA STD.C22.2 No.107.1 and 330

UL1998:2018; 2030.5

E5000,SA17-18; PCS CRD:2019
